投射式电容触摸膜
投射式电容触摸膜俗称纳米触摸膜、纳米触控膜，采用投射式电容技术，将触摸屏做成100微米厚的薄膜，适用于大型商场玻璃橱窗、汽车销售4S店、 房产开发商及中介等商务场所，且其独特的性能更适合做户外防水防暴触摸设备。
产品特点
Product Features
- 特点1支持多点触摸
- 特点2适用于Win7、Win8、Win10操作系统
- 特点3能透过非金属表面
- 特点4在玻璃或亚克力板的外面就能控制界面，防止划伤和磨损，以及恶意破坏
- 特点5适用于恶劣环境，防水防尘不变形
- 特点6支持超窄边定制，配合超窄边显示器使用
- 特点7高透光性，透光性可达95%以上
- 特点8轻薄，便于移动和安装
高精度和高灵敏度
High Precision and High Sensitivity
触摸膜传感器是一个柔性聚合物薄片，在它的网格中有超过26600个节点，确保了高精度和高灵敏度的触摸体验。
不受光线和不导电物质影响
It is not light and Non-conductive Material Impact
触摸膜不受光线干扰，可以放在户外或阳光直射环境下。触控方式为手指、戴手套的手指。对不导电的物质不起反应，可以放水杯、器皿等等。
防水防尘永久不变形
Waterproof and Dustproof Permanent Deformation
触摸膜贴在玻璃的一侧，人在另一侧进行触摸操作，所以触摸膜不会受到磨损，而且可以防水、防尘、防破坏，也易清洗，特别适合户外和实验室使用。

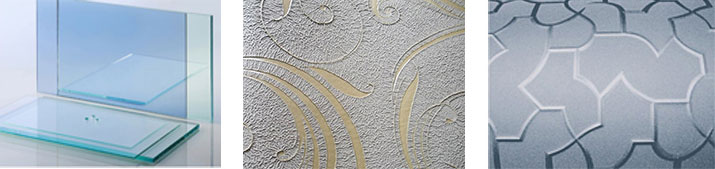

可穿透非导电材料
Penetrable non-conductive Material
投射式电容技术对非导电材料有效，如玻璃或者特殊的材料，玻璃厚度通常在10毫米左右。
轻薄
Thin
投射式电容触摸膜产品质量轻薄，仅200克，100微米厚，超轻薄，便于移动和安装。
高级校准模式
Advanced calibration mode
设置个性化触摸区域，这个功能可灵活设置小于显示区域的触摸区域，触摸只在设定区域有效，也称“小屏控制大屏”。
设显示区域和触摸区域的关系 : 触摸区域的面积必须大于显示面积的1/3。
该功能仅限于UW40-T系列产品具有。
支持多种操作系统
Surpport for Multiple Operating Systems
该产品支持Win7、Win8、Win10、Ubuntu、Mac等多种操作系统，适用范围广，更方便。
投射式电容触摸膜分为四个系列，分别为UW10-M系列、UW10-A系列、UW10-B系列、UW40-T系列。
UW10系列产品优势
Product Avandtages
UW40-T系列产品优势
Product Avandtages
产品尺寸与参数
Product Dimensions and Parameters
| 产品系列 | UW10-M系列 | UW10-A系列 | UW10-B系列 | UW40-T系列 |
|---|---|---|---|---|
| 配置 | 1.TX48,RX28; 2.1颗芯片控制； 3.可校准、降噪； | 1.TX58,RX96; 2.3颗芯片控制 3.可校准、降噪； | 1.TX80,RX158; 2.7颗芯片控制； 3.可校准、降噪 | 4096传感器 40点精准触控； |
| 触控点数 | 10点 | 40点 | ||
| 尺寸范围 | 17-32英寸 | 32-55英寸 | 55-86英寸 | 32-180英寸 |
| 触控偏差 | ≤1mm | ≤1mm | ≤1mm | ≤1mm |
| 传感器数 | TX48 RX28 | TX40 RX72（≤50inch） TX58 RX96(＞50inch） |
TX80 RX158 | 4096个 |
| 扫描速度 | 10毫秒/帧 | 16毫秒/帧 | ||
| 能耗 | 1.5W | 1.5W | 2w | 1.5W |
| 驱动类型 | 免驱 | 驱动 | ||
| 透光率 | 93%以上 | 95%以上 | ||
| 供电电压 | 5V | |||
| 连接方式 | USB2.0 | |||
| 传输距离 | ≤50m（加USB信号放大器等） | ≤25m（加USB信号放大器等） | ||
| 安全距离（指液晶屏与膜之间的距离） | ≤3mm | ≤3mm | ≥3mm | ≥3mm |
| 环境温度 | -20℃至+70℃ | |||
| 环境光线 | 全角度抗强光照射 | |||
| 触控支持 | 点击、拖动、放大、缩小、旋转 | |||
| 穿透玻璃厚度 | ≤6mm | ≤6mm | ≤10mm | ≤12mm |
触摸原理图
Touch principle diagram

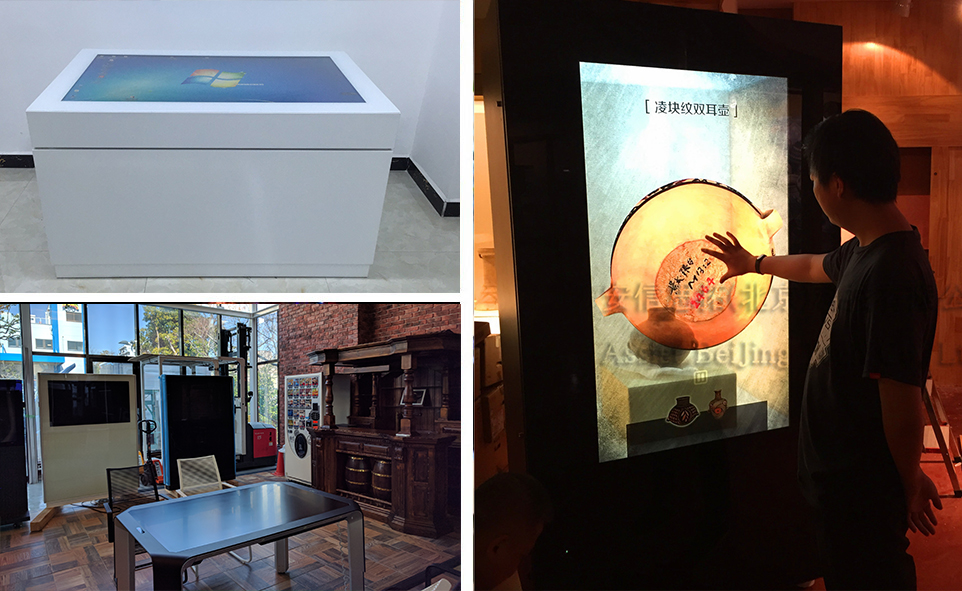

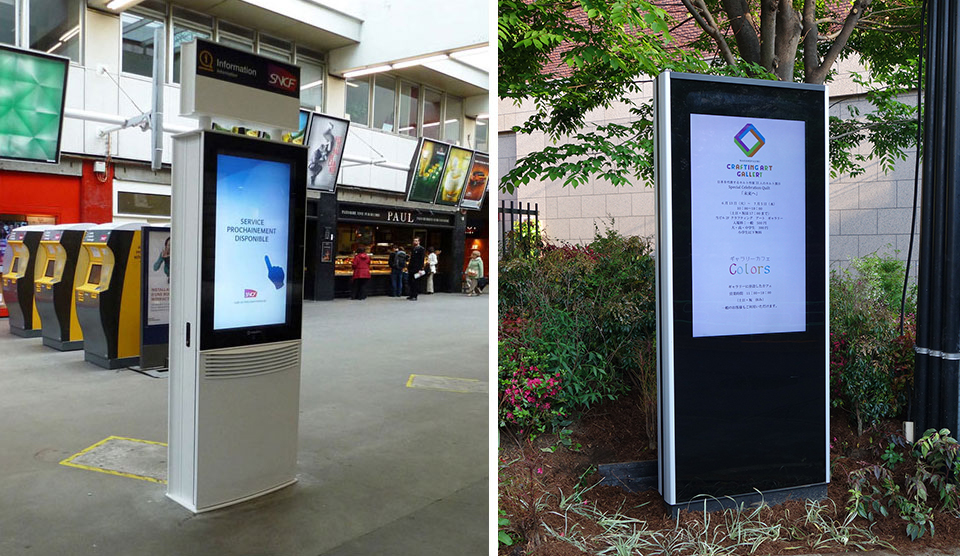

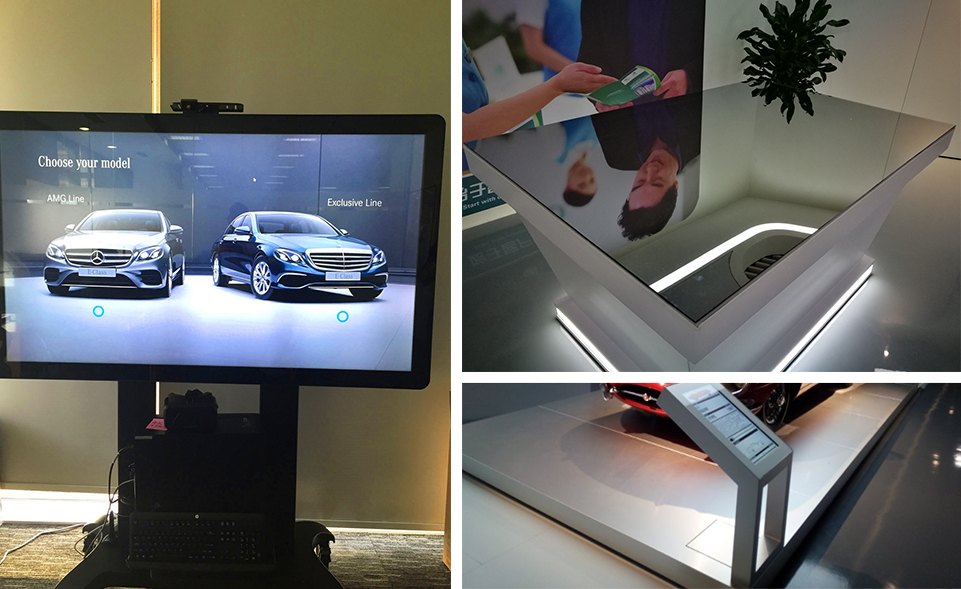

产品应用及案例
Applications and Case
